今天給大家講一下福祿克尋線儀60A，60A是設備的簡稱，它的實際的名字叫IntelliTone Pro 200，它的主要功能就是尋線，定位線纜，簡單的檢測線纜內部故障。下面重點講一下福祿克尋線儀60A的線纜定位和分離線纜的功能。

圖1

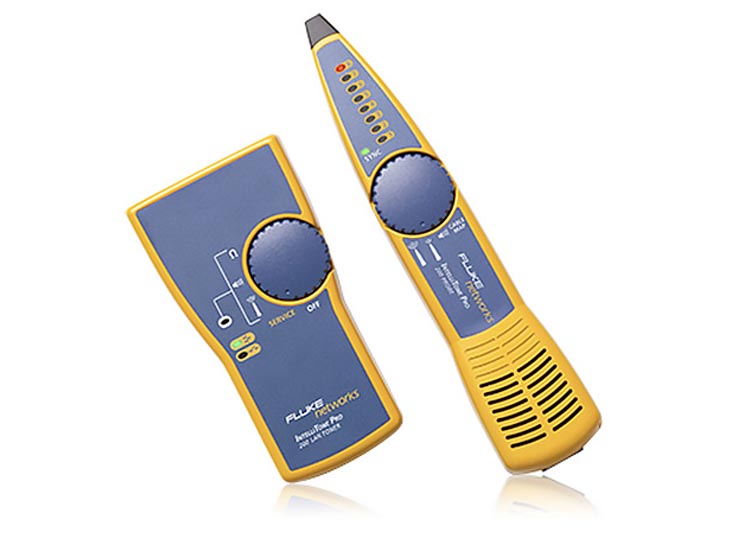

如圖1是60A的外觀，左邊是IT200 IntelliTone音頻探頭，右邊是IT200 IntelliTone探頭，這兩個設備可以配合使用，也可以分開工作，但對于定位和分離電纜，我們要結合這兩個設備使用。
下面我們看一下怎么去定位電纜和分離電纜。

圖2                                                               圖3

首先先找到需要測試的電纜接插板，包括網線接插板、同軸接插板、電話線接插板。用跳線將接插板和音頻探頭連接，連接完之后，將音頻探頭旋鈕旋轉到單響音頻或雙響音頻的位置，如圖2。
如果我們要進行定位，想要知道電纜是怎么布線的，我們就將探頭旋鈕旋轉到如圖3的位置。
用探頭查找電纜信號，根據探頭上的SYNC燈的閃爍情況來判斷電纜的走向和大體位置，若發現對應的音頻信號，探頭上的LED燈會從1到8亮起，隨信號強度的增加，會再次從1到8亮起。若探頭查找的位置和方向錯誤，則探頭燈光無明顯變化。在定位電纜的過程中，沒有必要將探頭的探針觸及到電纜或接線板，避免造成儀器損壞。

 圖4

進行電纜的分離，這里我們拿網線舉個例子，分離電纜就是從困扎成束網線中找到其中想要的一根網線。首先我們還是將音頻探頭連接跳線插入網線接線板，如圖1，沿著發出的音頻信號，找到網線的另一端的位置，如圖4。

發現另一端有好幾根網線，那么到底是那一根呢？我們將旋鈕轉到如圖4的位置，貼近其中一根進行測試，在這提醒大家，千萬不要直接觸碰到網線。離得近一點就可達到我們的目的。如果有SYNC（同步）LED閃爍，隨著信號強度的增強，探頭LED從1到8亮起，說明這就是我們要找的線。
